OSB中使用XSL Map 映射REST服务字段

需求

​ 前两章我们已经接入服务 1.2.OSB接入REST服务示例 -OSB v12.2.1.3.0和1.7.OSB使用企业标准SOAP请求REST服务，在这基础上，我们仅实现请求json参数返回json 和请坟json返回xml，也就是说基础没有改变请求的格式，但在实际的需求中可能存在请求{"a"：1}，而实际服务需要的是{"b":1}，这就需要使用到xsl map映射功能

前题

​ 本章节是在1.7.OSB使用企业标准SOAP请求REST服务基础上进一步优化进行演示。

现状态 转换目标
请求参数 {"personId":"2"} {"employeeId":"2"}
返回参数 {"Status":"Input param is one"} >Input param is one</sal:STATUS>

{"Status":"Input param is one"}</sal:data>

实现步骤

1、整理原始请求参数转xsd

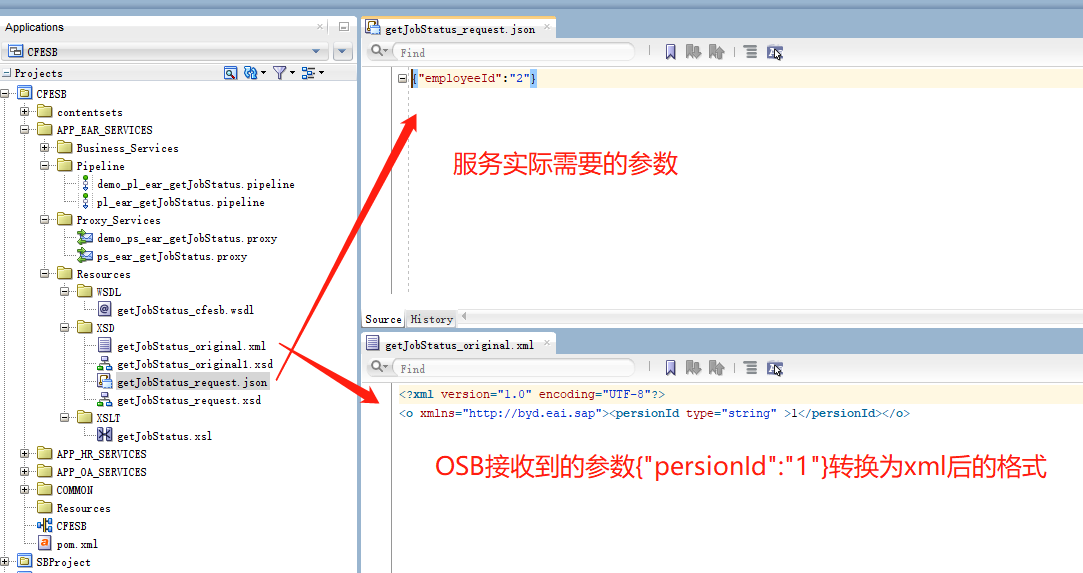

​ 通过了解需求我们整理请求参数为person的参数和服务要求请求的参数request并形成json文件，如下图

image-20210524113531523

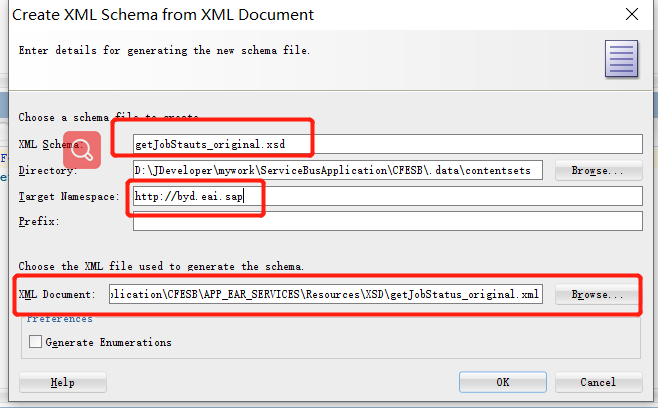

2、生成相应的xsd文件

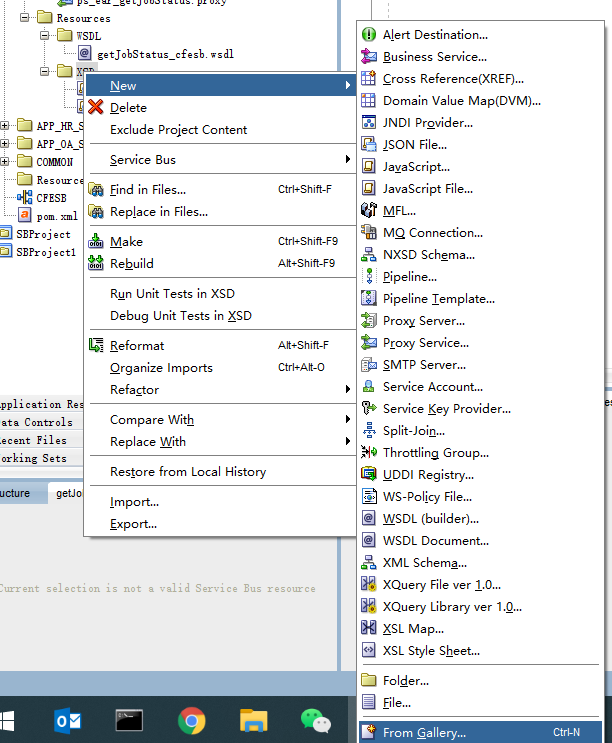

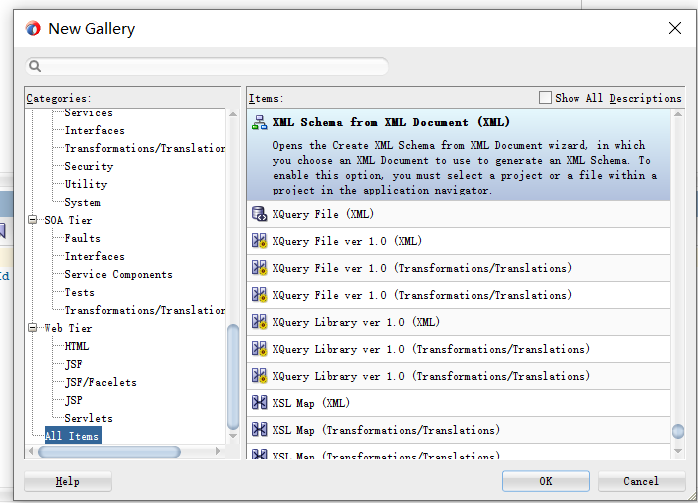

​ 在xsd目录右建->新建-> from gallery

image-20210524095952223

image-20210524113701086

image-20210524113959080

2、整理服务请求所需参参转xsd

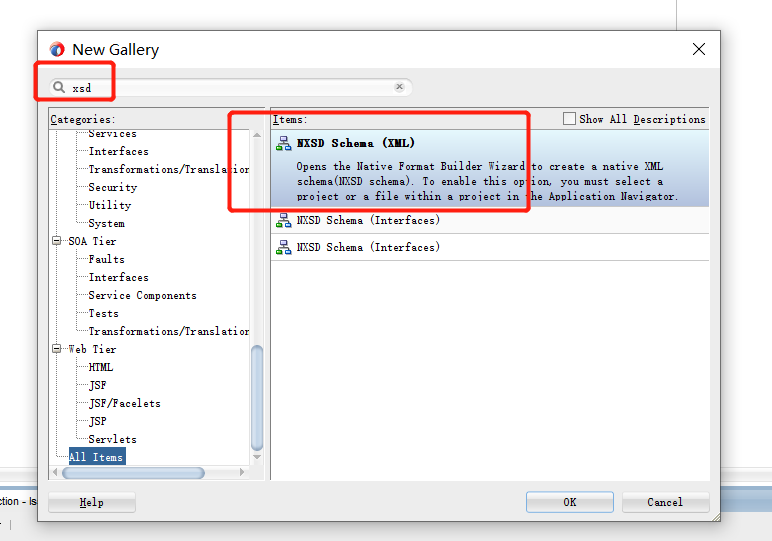

​ 一样，在目录右建，新建xsd ，由于服务所需的是json所在这里选该选项，使用向导进行创建。

image-20210524100141825

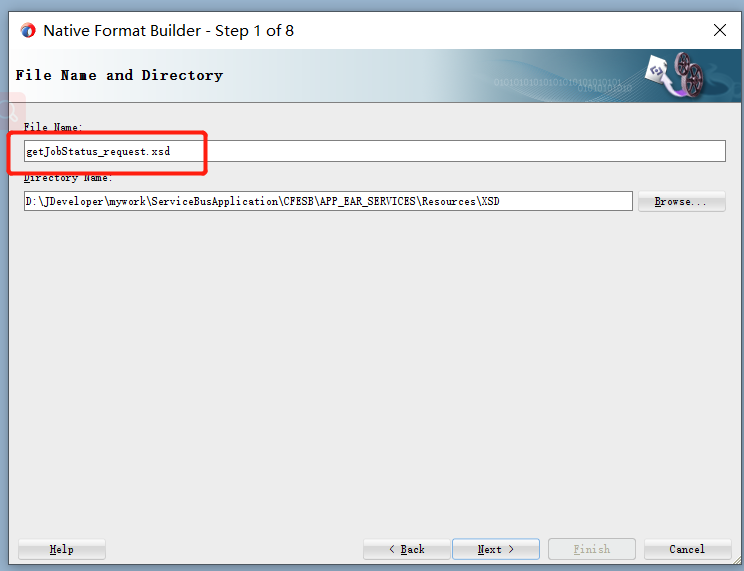

使用向导创建xsd文件

image-20210524114059032

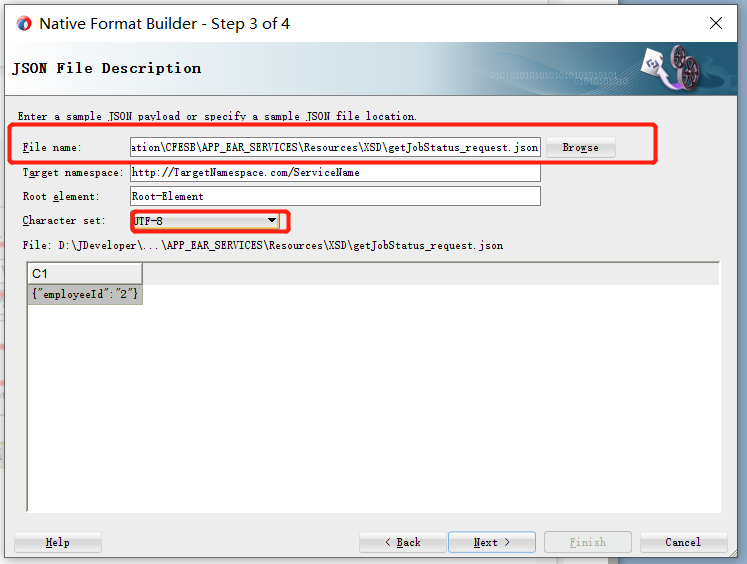

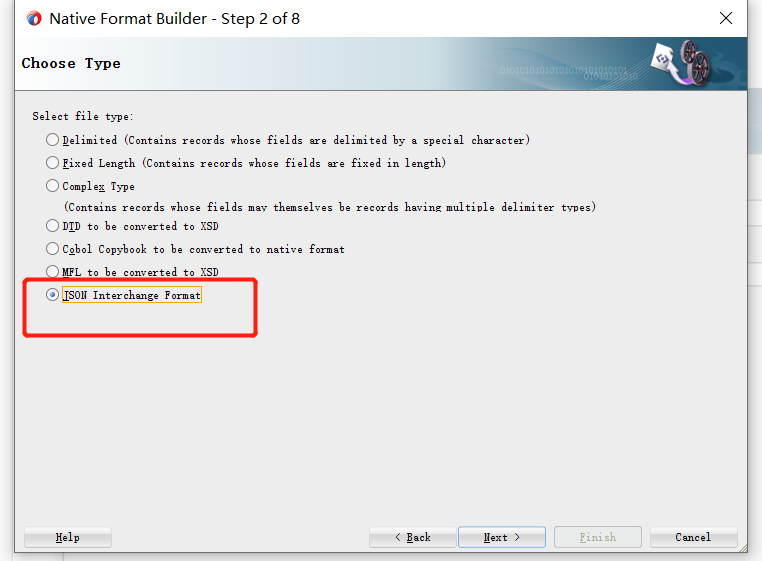

使用json文件进行格式化

image-20210524100318853

image-20210524114150846

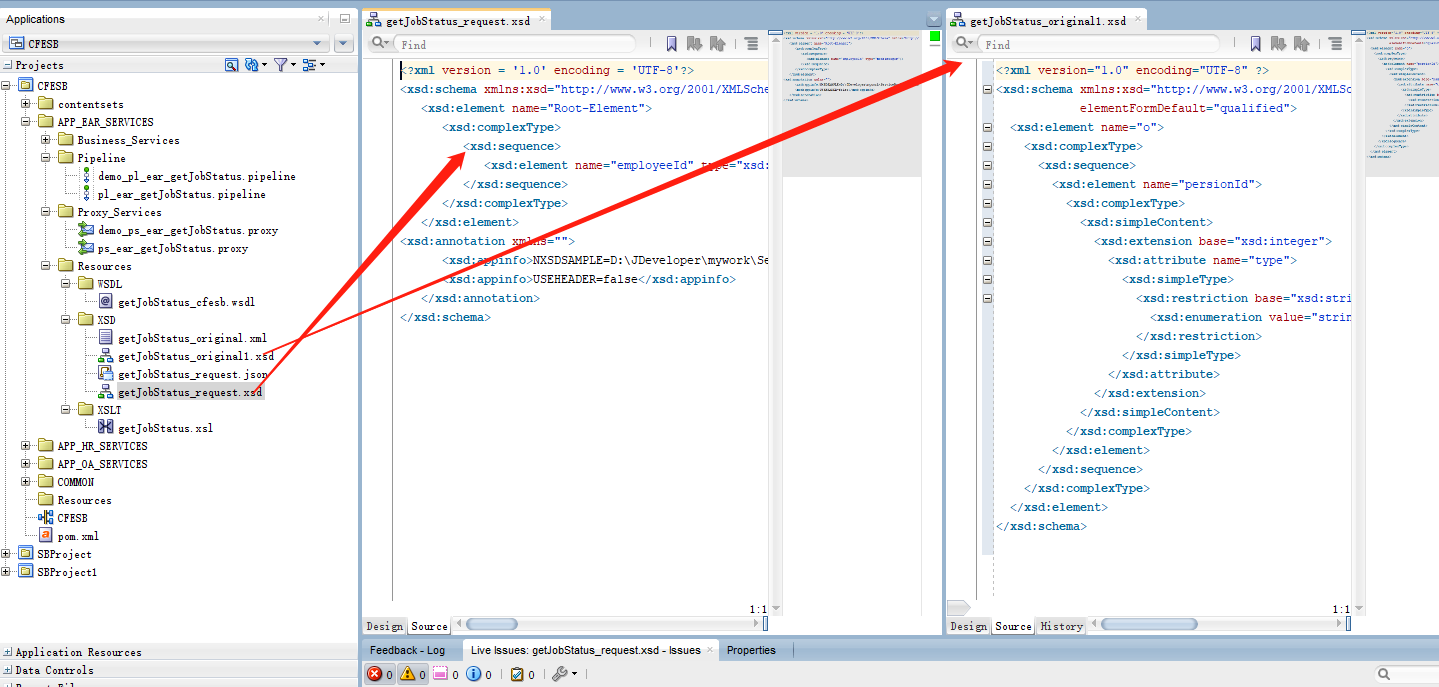

两个xsd文件生成后效果

image-20210524114305609

3、进行映射

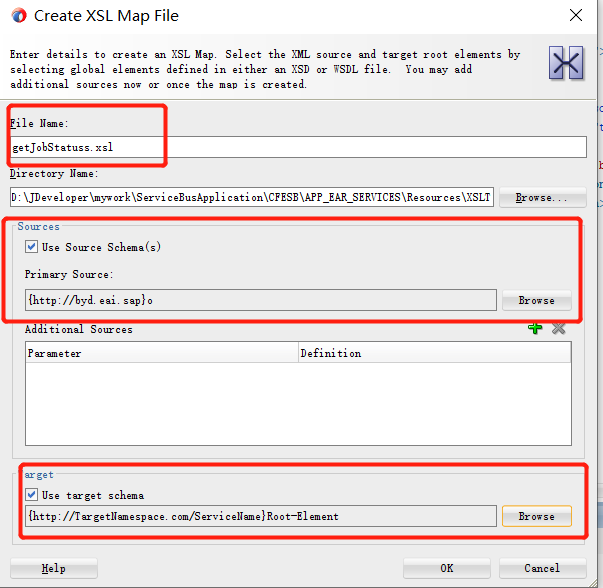

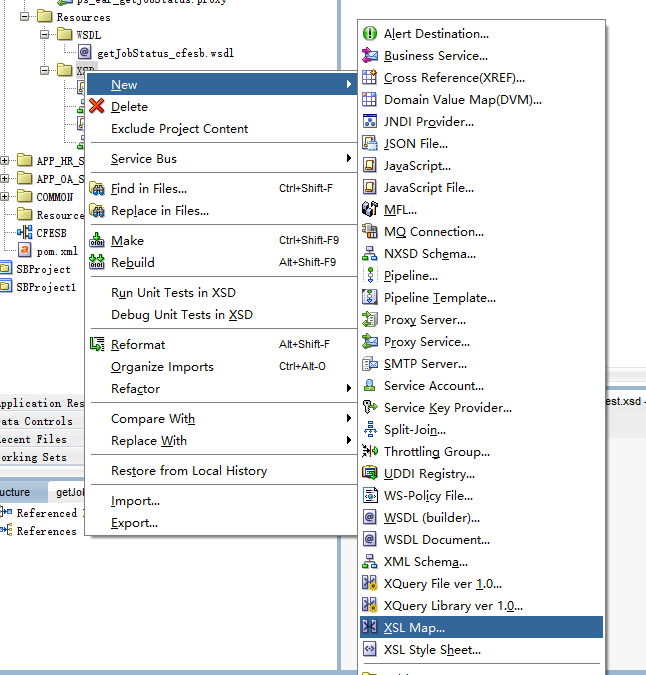

​ 在Resources下新建XSLT目录，专门存放映射文件，在目录下右建-xsl map

​ image-20210524100725066

image-20210524114630280

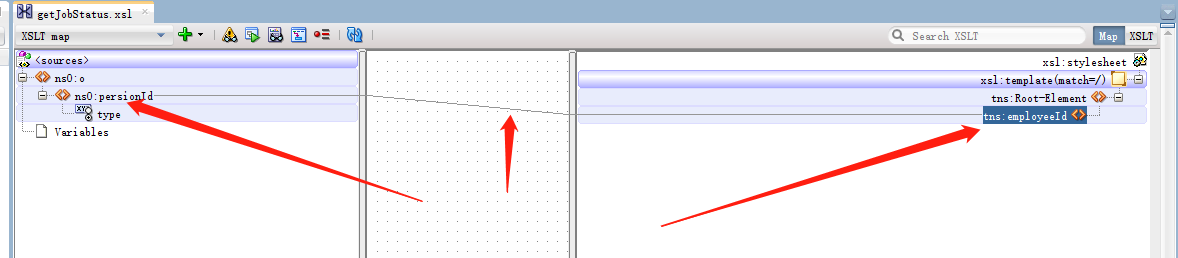

形成图形界面后，在界面中进行拖动映射

image-20210524114701941

4、修改管道

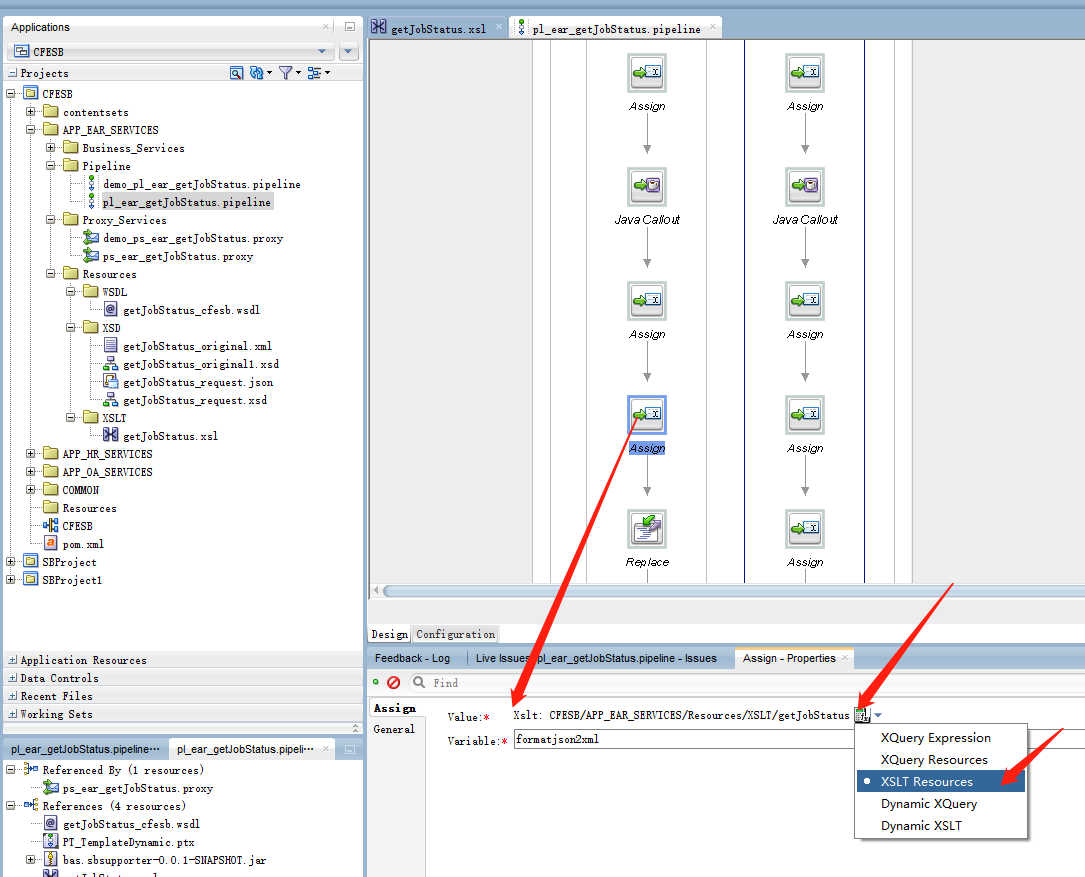

​ 修改管道，新建变量formatjson2xml，把映射后的数据展示出来

image-20210524114934875

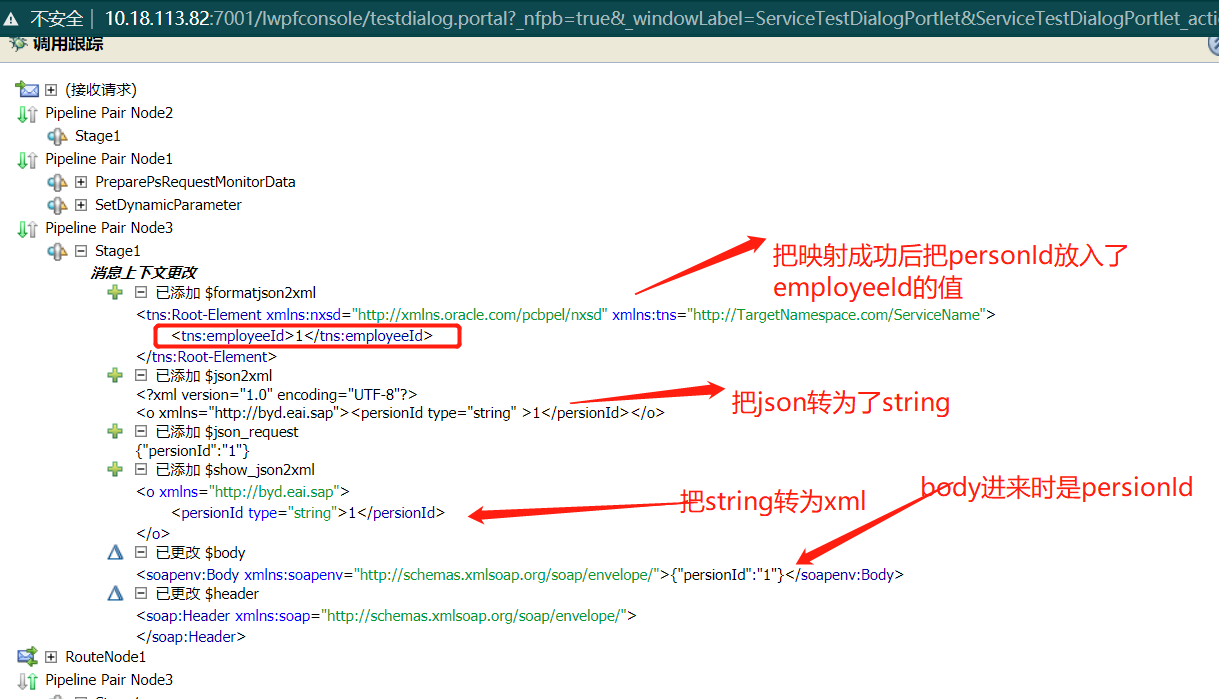

测试formatjson2xml转换成功没有

image-20210524115322691

这里可以看到我们映射成功了，只是目前的问题是formatjson2xml的格式为xml格式，所以下一步把数据 转为json向路邮方转入即可

5、转换参数并传向路由

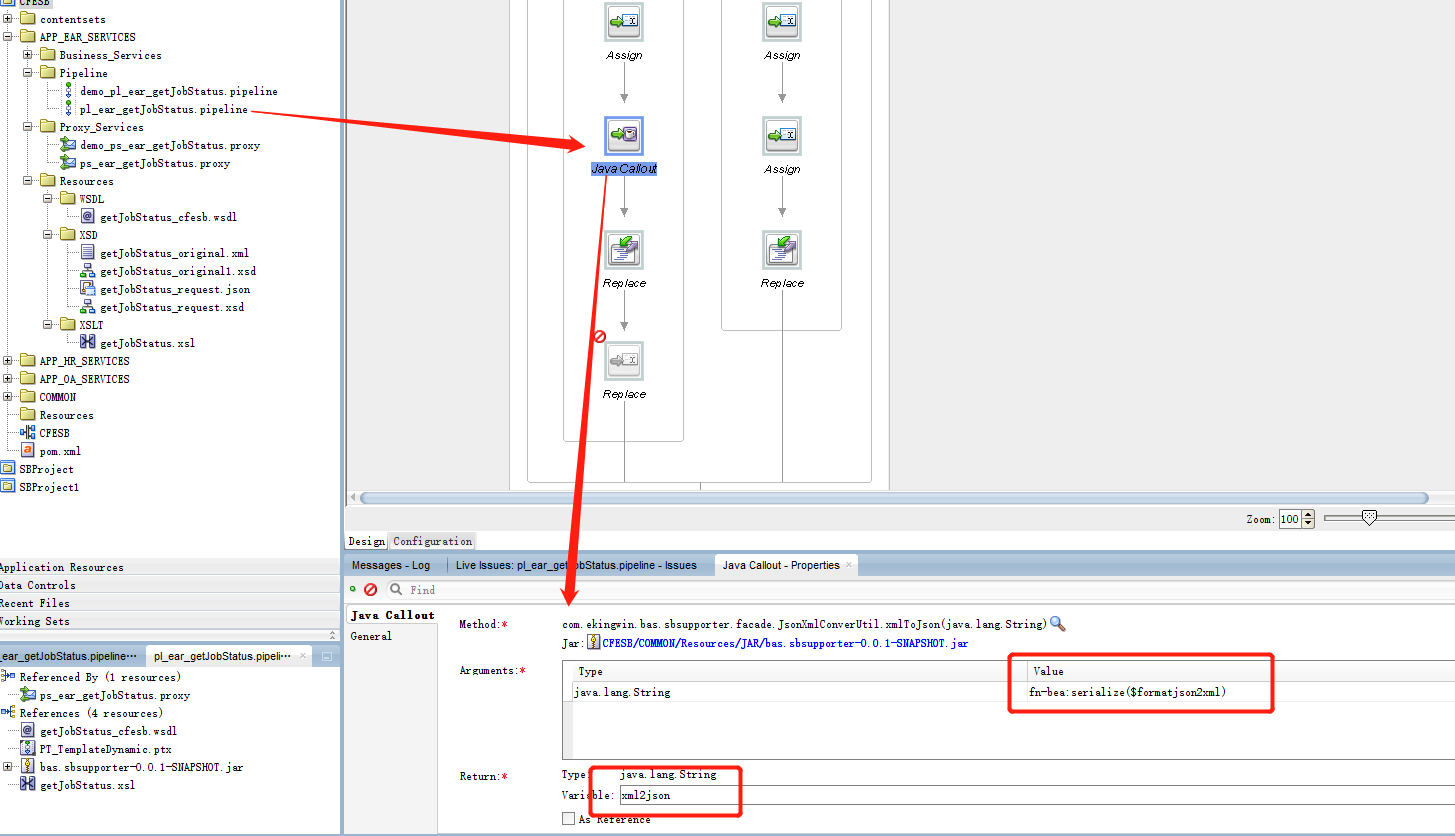

​ 转换参数为json

image-20210524121833720

使用xml2json参数替换到body中，向路由发送请求

image-20210524115726211

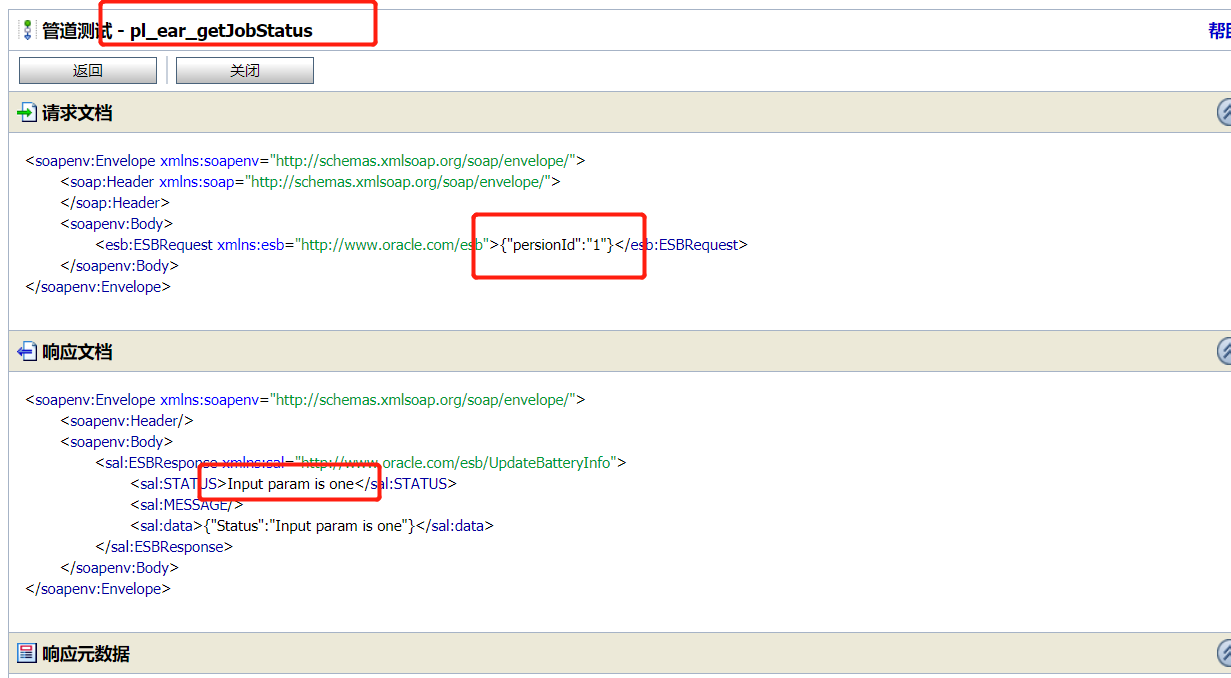

6、测试

image-20210524121746621
